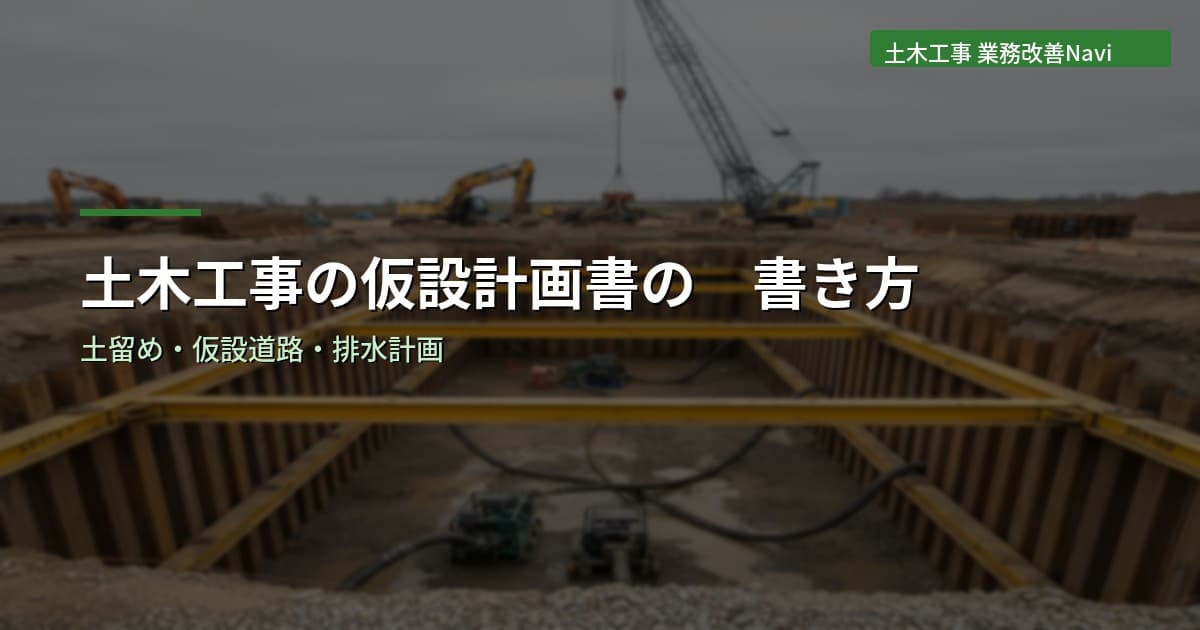

土木工事の仮設計画書の書き方｜土留め・仮設道路・排水

仮設計画書とは

仮設計画書は、施工計画書の一部として「工事を安全かつ円滑に進めるための仮設構造物・仮設設備の計画」を記載する書類です。仮設とは、本設(完成後に残る構造物)とは異なり、工事期間中のみ使用し、完了後に撤去するものを指します。

土木工事では掘削を伴う作業が多く、土留め工や仮設排水の計画が工事の安全性と品質を左右します。

仮設計画書に記載すべき項目

項目	内容
仮設構造物	土留め工、仮締切、支保工、仮橋
仮設道路	工事用道路、ダンプ搬入路、仮設歩道
仮設排水	排水計画、仮設沈砂池、ポンプ排水
仮設電力・照明	仮設受電、発電機、投光器の配置
仮設事務所・資材置場	ヤード計画、仮設事務所、資材保管場所
仮囲い・安全施設	仮囲い、バリケード、注意看板

土留め工の計画

土留めが必要な場面

以下の条件に該当する場合、土留め工の設置を検討します。

• 掘削深さが1.5m以上で、法面を確保できない場合
• 道路に近接する掘削で、路面の沈下を防ぐ必要がある場合
• 地下水位が高く、ボイリングやヒービングのリスクがある場合
• 近接する建物や埋設管への影響を防ぐ必要がある場合

土留め工法の種類と選定

工法	適用条件	掘削深さの目安	特徴
簡易土留め(軽量鋼矢板)	軟弱地盤でない、掘削深さが浅い	3m程度まで	設置・撤去が容易、コストが低い
鋼矢板工法	一般的な土質、地下水あり	10m程度まで	止水性が高い、再利用可能
親杭横矢板工法	粘性土、地下水位が低い	10m程度まで	止水性は低い、コストが比較的安い
柱列式連続壁(SMW)	軟弱地盤、近接施工	15m程度まで	止水性が高い、変形が小さい
地中連続壁	大深度掘削、重要構造物近接	50m以上可	高剛性、高止水性、コストが高い

仮設計画書への記載内容

• 土留め構造図: 平面図、断面図、土留め部材の配置
• 部材の仕様: 鋼矢板の規格(III型、IV型等)、腹起し・切梁の断面
• 施工手順: 打設方法(バイブロハンマー、圧入等)、切梁の架設手順
• 計測管理計画: 変位計測(傾斜計、沈下板)の設置位置と管理基準値
• 撤去計画: 引抜き方法、引抜き後の充填処理

仮設排水の計画

排水計画の考え方

土木工事では、以下の水を処理する必要があります。

排水の種類	発生原因	主な処理方法
湧水	地下水の浸出	ウェルポイント、ディープウェル、釜場排水
雨水	降雨による流入	仮設排水溝、仮設沈砂池
施工排水	コンクリート養生水、洗浄水等	仮設沈砂池、濁水処理装置

地下水処理工法の選定

工法	適用条件	特徴
釜場排水	湧水量が少ない場合	掘削底面に集水ピットを設けポンプで排水。最も簡易
ウェルポイント工法	砂質土、掘削深さ5m程度まで	多数の吸水管を設置し真空ポンプで地下水位を低下
ディープウェル工法	掘削深さが大きい、透水性が高い	大口径の井戸を設けて水中ポンプで揚水

仮設排水の記載項目

• 排水計画図: 仮設排水溝、沈砂池、ポンプの配置
• 排水量の算定: 降雨強度、集水面積から流入量を計算
• 沈砂池の容量: 滞留時間から必要容量を算出
• 放流先: 放流先の水路・河川名、放流条件(濁度、pH)
• ポンプの仕様: 排水量に対応するポンプの台数・能力

仮設道路の計画

工事用道路の設計

項目	基準
幅員	大型車のすれ違いが必要な場合: 6.0m以上、一方通行の場合: 4.0m以上
縦断勾配	12%以下(ダンプトラックの走行を考慮)
曲線半径	大型車の場合: 12m以上
路面	砕石敷き(雨天時の泥濘化防止)または鉄板敷き
排水	路肩に排水溝を設置し、雨水を処理

仮設道路の記載項目

• 配置図: 工事用道路のルート、幅員、接続部の詳細
• 構造図: 路面構造(砕石の厚さ等)、排水処理
• 公道との接続部: 出入口の見通し確保、タイヤ洗浄設備の設置位置
• ダンプルート: 搬出入ルート、通行時間帯、速度制限
• 維持管理: 路面の補修頻度、散水計画(粉じん対策)

仮設電力・照明の計画

仮設電力

項目	内容
電力需要の算出	使用機器の消費電力を積算し、必要な契約電力を算出
仮設受電	電力会社への引込申請、仮設分電盤の設置
発電機	電力引込みができない場合の代替、非常用バックアップ
配線計画	仮設配線のルート、漏電防止対策(漏電遮断器の設置)

夜間照明

夜間施工を行う場合、以下の照明計画を記載します。

• 照度基準: 作業面で50ルクス以上(一般的な屋外作業)
• 投光器の配置: 作業範囲をカバーする投光器の配置図
• 光害防止: 近隣住宅への光漏れを防ぐルーバーの設置

ヤード計画(仮設事務所・資材置場)

記載すべき内容

• 配置図: 仮設事務所、資材置場、重機駐機場所、残土仮置場の配置
• 仮設事務所: 規模(プレハブの大きさ)、設備(電気、水道、トイレ)
• 資材置場: 鉄筋、型枠、管材等の保管方法(シート養生、台木の設置)
• 残土仮置場: 仮置きの高さ制限、流出防止対策
• 重機駐機場: 夜間の施錠、転倒防止措置

ヤード計画の注意点

• 搬入車両の動線と作業員の歩行動線を分離する
• 資材の受入れスペースとクレーンの作業半径を考慮した配置
• 近隣住宅からの距離を考慮(騒音源を住宅から離す)

仮設計画書のよくある不備

1. 土留めの計算書がない: 仮設構造物も構造計算が必要
2. 排水処理の記載不足: 放流先の管理基準値が未記載
3. 撤去計画の記載漏れ: 仮設物の撤去方法・時期が不明確
4. 維持管理の未記載: 仮設道路や仮設排水の維持管理方法
5. 図面の不備: 仮設構造物の配置図が平面図のみで断面図がない

まとめ

仮設計画は、工事の安全性と施工品質を支える「縁の下の力持ち」です。特に土木工事では、土留め工と仮設排水の計画が工事の成否を左右します。

現場条件をよく調査し、地盤の状態や地下水位、周辺環境に応じた仮設計画を立てましょう。仮設構造物は「仮」とはいえ、不備があれば重大事故につながります。構造計算を含めた確実な計画を心がけてください。

施工計画書全体の書き方については、土木工事の施工計画書 完全作成ガイドもあわせてご覧ください。
